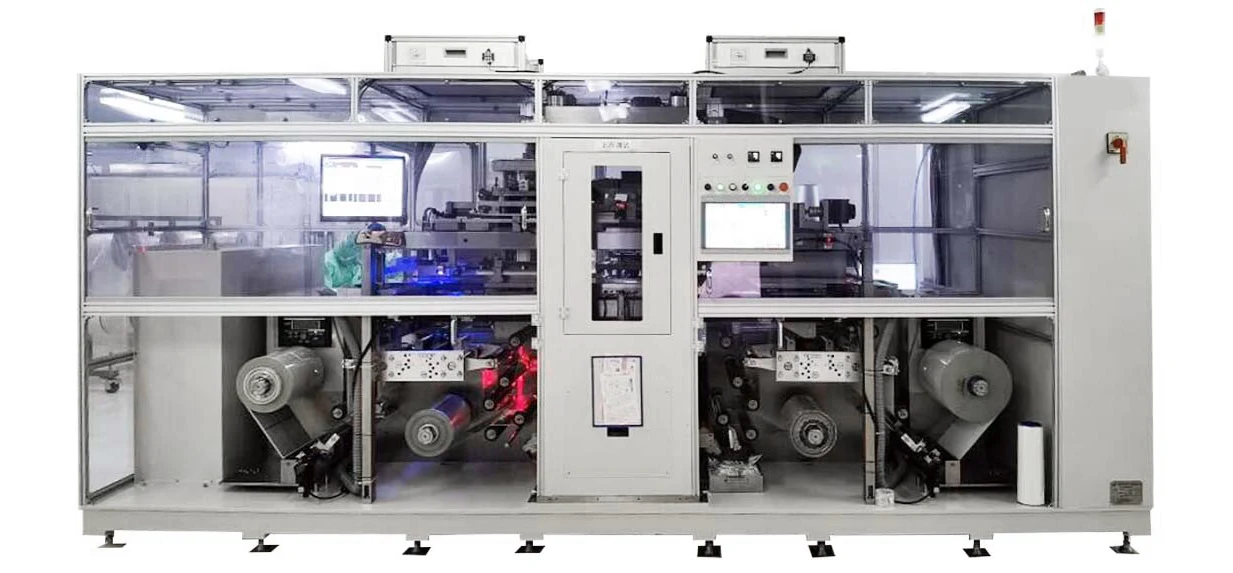

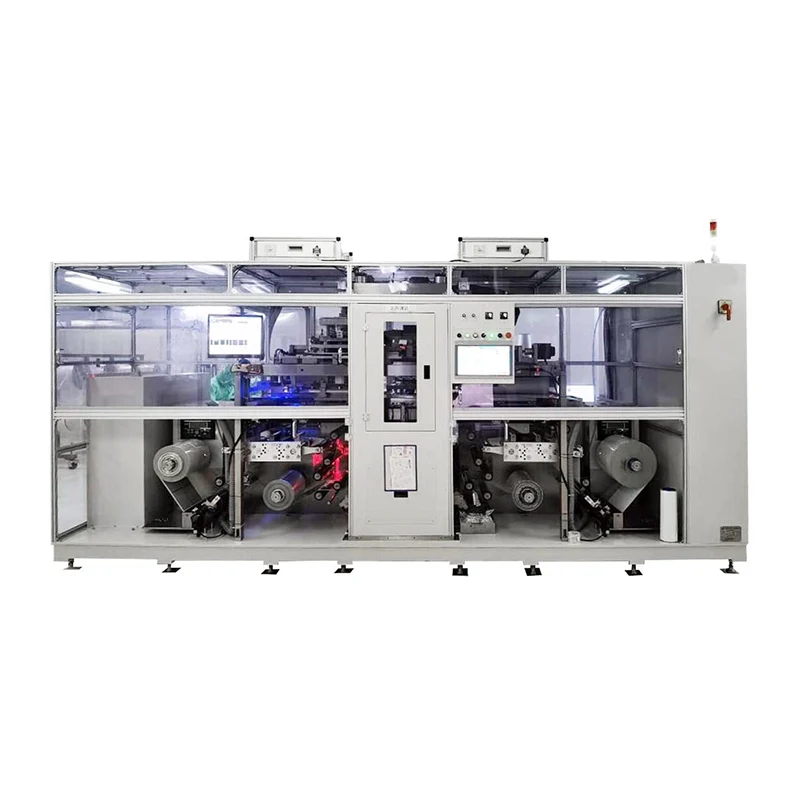

Automatyczna maszyna do układania LTCC

Maszyna laminująca służy do wycięcia pustej folii walcowanej folii ceramicznej i wydrukowanej folii ceramicznej na kwadratowe kawałki, a następnie chwycić je i wyrównać mechaniczne ramię. Następnie są laminowane i pod ciśnieniem zgodnie z programem SET, aby utworzyć blok z wewnętrzną strukturą MCC.

Zasada robocza polega na zainstalowaniu pustej rolki folii ceramicznej po prawej położeniu maszyny laminującej; Po wydrukowaniu ceramiczna rolka folii jest instalowana w lewej pozycji wdrożenia maszyny laminującej; Następnie, zgodnie z wymaganiami procesu, program jest ustawiony, a obranie ramię robota łapie różne filmy. Po automatycznym wyrównaniu filmy są ułożone i pod presją. Wreszcie ramię robota usuwa ułożone bloki i wkłada je do tacy odbiorczej.

Ogólne wymiary maszyny: host 4350 mm (L) x1600 mm (W) x 2500 mm (h).

Automatyczna maszyna do układania układu LTCC Yisenrong składa się z stojaka, mechanizmu przenoszenia bułki bocznej elektrody, mechanizmu przenoszenia bułki bocznej elektrody, stolika roboczego z elektrodą, manipulatorem elektrodowego, manipulatora. Dno stojaka jest przyspawane stalowymi sekcjami, zapewniając stabilność i dokładność sprzętu. Inne obszary są zaprojektowane z ramami profilowymi i przezroczystymi materiałami PCV do zamknięcia, dzięki czemu wnętrze jest widoczne i łatwe w obsłudze.

Warunki użytkowania

Ściśnięte ciśnienie powietrza 0,5-0,7MPa

Sprężone prędkość przepływu powietrza 200 l/min

Zasilacz AC 380V+10% 50 Hz

Maksymalna moc 30 kW

Temperatura 20-30 ℃

Wilgotność 60 ± 10%

Środki ostrożności dotyczące działalności sprzętu mechanicznego: ‌

A. odpowiednio noś sprzęt ochronny.

B. Przeprowadź inspekcje bezpieczeństwa sprzętu.

C. Postępuj zgodnie z procedurami operacyjnymi i środkami ograniczania ryzyka: ‌

Nie dotykaj ruchomych części (np. Frez, koła koła pasowe) rękami.

Podczas pracy nie reguluj, mierzą ani nie czyści resztek.

W przypadku współpracy wieloosobowej wyjaśnij podział obowiązków w celu uniknięcia przypadkowej aktywacji urządzeń kontrolnych.

D. Konserwacja sprzętu i gotowość na wypadek awarii: ‌

Wykonaj regularną konserwację i utrzymanie.

Czysty sprzęt po użyciu; Sprawdź zużyte części (np. Frez, łożyska) i wymień je niezwłocznie.

Regularnie testuj urządzenia bezpieczeństwa (np. Okładki ochronne, przełączniki zatrzymania awaryjnego); Nieautoryzowane usunięcie jest zabronione.

E. Reakcja awaryjna: ‌

W przypadku nagłego awarii lub wypadku natychmiast odetnij moc i zgłosić incydent; Nie próbuj naprawić sprzętu podczas jego uruchomienia.

Okres dostawy: 90 dni.
