Podstawowy procesLTCCTechnologia jest następująca: po pierwsze, ceramiczny proszek, szklany proszek i organiczne spoiwa są mieszane, a następnie przetwarzane w zielone taśmy ceramiczne o precyzyjnej grubości i gęstej strukturze poprzez odlewanie taśmy, suszenie i inne procesy. Następnie wymagane wzory obwodów są wytwarzane na zielonych taśmach ceramicznych przy użyciu technologii, takich jak wiercenie laserowe, fugowanie mikro-hole i drukowanie pasty przewodnika precyzyjnego. Następnie wiele przetworzonych zielonych taśm ceramicznych jest laminowanych i zintegrowanych oraz spiekanych w środowisku niskiej temperatury poniżej 900 ° C. Wreszcie można wytwarzać urządzenia ChIP; Może również osadzać wiele komponentów pasywnych, tworząc pojedynczy trójwymiarowy ceramiczny podłoże wielowarstwowe; Ponadto ICS i urządzenia aktywne mogą być zamontowane na jego powierzchni, aby tworzyć pasywne/aktywne zintegrowane moduły funkcjonalne. Technologia ta może dodatkowo promować miniaturyzację i wysoką zagęszczenie obwodów, a szczególnie nadaje się do produkcji komponentów w dziedzinie komunikacji o wysokiej częstotliwości.

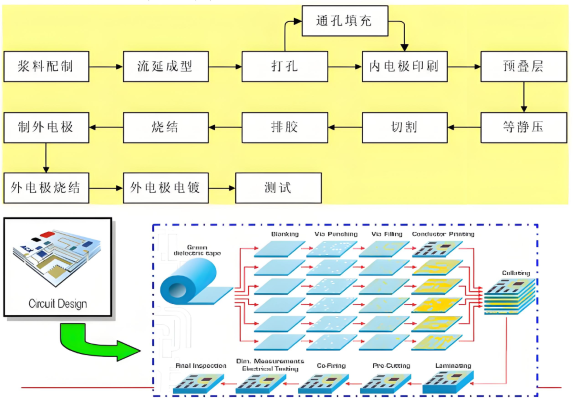

Proces produkcji LTCC
Jeśli chodzi o zastosowanie materiału, LTCC wykorzystuje szkło lub ceramikę jako warstwę dielektryczną obwodu i przyjmuje metale o doskonałej przewodności, takiej jak AU, AG i PD/AG jako elektrody wewnętrzne i zewnętrzne oraz materiały okablowe.
Znaczące zaletyLTCCTechnologia znajduje odzwierciedlenie w następujących aspektach:
1. Niska temperatura spiekania: Temperatura spiekania materiałów LTCC zwykle nie przekracza 900 ° C. Ta charakterystyka zmniejsza trudność procesu, nie tylko ułatwiając produkcję na dużą skalę, ale także skutecznie oszczędzając energię.
2. Regulowana stała dielektryczna: Dielektryczna stała jej materiałów można elastycznie dostosować w zakresie od 2 do 20 000, co może spełniać wymagania projektowe różnych obwodów i znacznie poprawić elastyczność projektowania obwodu.
3. Doskonała wydajność o wysokiej częstotliwości: sam materiał ceramiczny ma doskonałe cechy wysokiej częstotliwości i wysokiej Q, a częstotliwość robocza może być tak wysoka jak kilka dziesiątek GHz, w pełni przystosowując się do scenariuszy o wysokiej częstotliwości.
4. Wydajna wydajność przewodu: Wykorzystanie metali o wysokiej przewodności, takich jak AG i Cu, jak materiały przewodowe pomaga poprawić współczynnik jakości układu obwodu.
5. Dobra stabilność temperatury: Ma korzystne charakterystyki temperatury, takie jak mały współczynnik rozszerzania cieplnego i współczynnik niskiej temperatury stałej dielektrycznej, co może dostosować się do środowisk z flukturacjami temperatury.
6. Silna możliwość adaptacji środowiskowej: może wytrzymać duże prądy i warunki wysokotemperaturowe, a jego przewodność cieplna jest lepsza niż zwykłe substraty obwodu PCB, które mogą przedłużyć żywotność obsługi obwodu i poprawić niezawodność.
7. Wysoka gęstość okablowania: może wytwarzać obwody konstrukcyjne cienkiej linii o szerokości linii mniejszej niż 50 μm. Zwiększając gęstość okablowania, zmniejsza liczbę połączeń ołowiowych i połączeń lutowniczych, dodatkowo zwiększając niezawodność obwodu.
8. Wysoki poziom integracji: może wytwarzać podłoża podstawowe z dużą liczbą warstw, a różne komponenty pasywne mogą być osadzone w środku, co może znacznie poprawić poziom integracji pakowania i zrealizować wielofunkcyjność modułów.
9. Odporność na trudne środowiska: Ma cechy, takie jak odporność na wysoką temperaturę i może działać stabilnie w trudnych środowiskach.
10. Wysoka sterowalność produkcyjna: Niepowściczny proces produkcji umożliwia kontrolę jakości na etapie zielonego podłoża, co sprzyja poprawie wydajności i zmniejszeniu kosztów produkcji.
Obecnie produkty LTCC były szeroko stosowane w wielu dziedzinach, takich jak telefony komórkowe 5G, inteligentne terminale, urządzenia WIFI6, 5G bazowe, słuchawki TWS i inteligentne zegarki. Przy ciągłym rozwoju technologii komunikacyjnych 5G/6G popyt na miniaturyzację, wysoką częstotliwość, integrację i wielofunkcyjność urządzeń staje się coraz pilniejsza, a znaczenie technologii LTCC staje się coraz bardziej widoczne.
