Automatyczna maszyna układająca MLCC

Aplikacja:

Maszyna do laminowania służy do cięcia czystej folii zwiniętej folii ceramicznej i zadrukowanej folii ceramicznej na kwadratowe kawałki, a następnie chwytania i wyrównywania ich za pomocą mechanicznego ramienia. Następnie są one laminowane i poddawane działaniu ciśnienia zgodnie z ustalonym programem, tworząc blok o wewnętrznej strukturze MLCC.

Zasada działania polega na zainstalowaniu pustej rolki folii ceramicznej w prawym położeniu maszyny do laminowania; Po wydrukowaniu rolkę folii ceramicznej instaluje się w lewym położeniu maszyny do laminowania; Następnie zgodnie z wymaganiami procesu ustalany jest program, a ramię robota obierającego chwyta różne folie. Po automatycznym wyrównaniu folie są układane w stosy i poddawane działaniu ciśnienia. Na koniec ramię robota wyjmuje ułożone bloki i umieszcza je na tacy odbiorczej.

Wymiary całkowite maszyny: Host 4350mm (dł.) x1600mm (szer.) x2500mm (wys.).

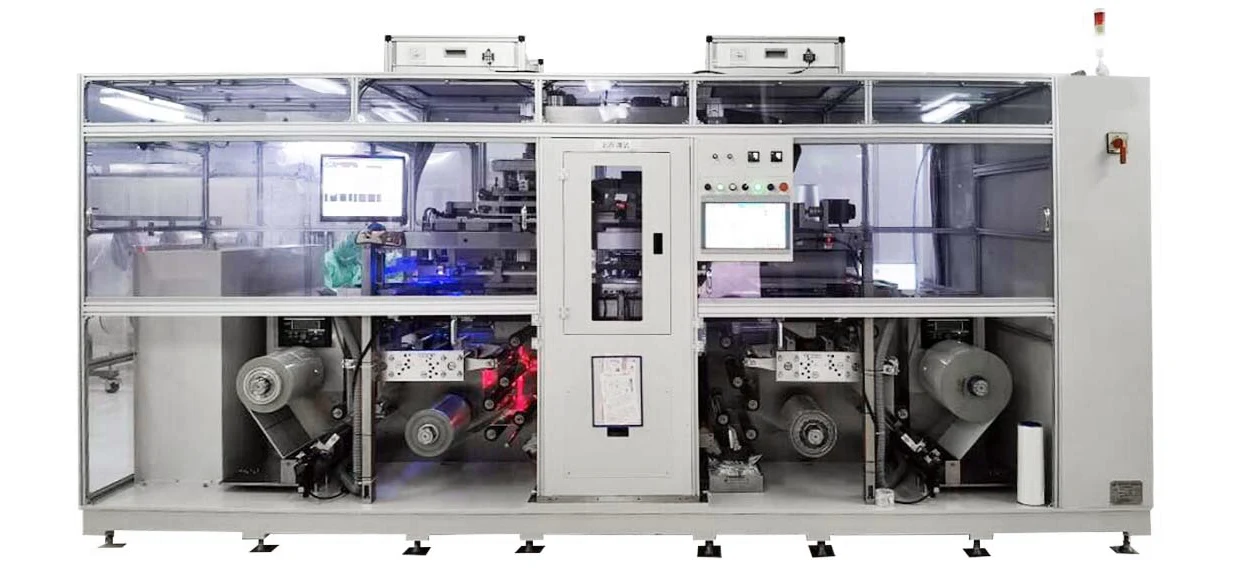

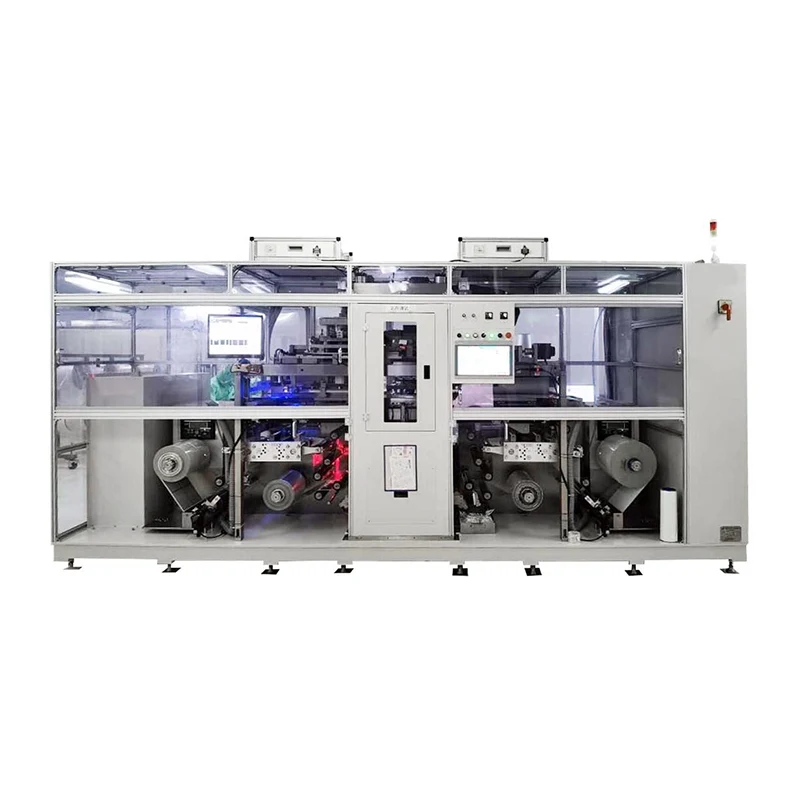

Automatyczna maszyna układająca MLCC YISENRONG składa się ze stojaka, mechanizmu przenoszenia rolki po stronie elektrody, mechanizmu przenoszenia rolki po stronie elektrody, stołu roboczego do obierania po stronie elektrody, stołu roboczego do obierania po stronie pokrywy, manipulatora do przenoszenia folii i mechanizmu wyrównującego, mechanizmu dociskowego, manipulatora odbierającego materiał i układu elektrycznego. Dno regału spawane jest z profili stalowych, co zapewnia stabilność i dokładność sprzętu. Pozostałe obszary zaprojektowano z profilowanymi ramami i przezroczystymi materiałami PCV do zamknięcia, dzięki czemu wnętrze jest widoczne i łatwe w obsłudze.

Warunki użytkowania

Ciśnienie sprężonego powietrza 0,5-0,7 MPa

Natężenie przepływu sprężonego powietrza 200 l/min

Zasilanie AC 380V+10% 50Hz

Maksymalna moc 30 kW

Temperatura 20-30℃

Wilgotność 60 ± 10%

Środki ostrożności podczas obsługi urządzeń mechanicznych:‌

A. Prawidłowo noś sprzęt ochronny

B. Przeprowadzaj inspekcje bezpieczeństwa sprzętu.‌

C. Postępuj zgodnie z procedurami operacyjnymi i środkami ograniczającymi ryzyko:‌

Nie dotykaj ruchomych części (np. noży, kół pasowych) rękami.

Nie reguluj, nie mierz ani nie czyść ręcznie zanieczyszczeń podczas pracy.

W przypadku współpracy wieloosobowej należy wyjaśnić podział obowiązków, aby uniknąć przypadkowego uruchomienia urządzeń sterujących.

D. Konserwacja sprzętu i gotowość na wypadek sytuacji awaryjnych:‌

Wykonuj regularną konserwację i konserwację.

Czyścić sprzęt po użyciu; sprawdź zużyte części (np. ostrza, łożyska) i niezwłocznie je wymień.

Regularnie testuj urządzenia zabezpieczające (np. osłony ochronne, wyłączniki awaryjne); nieuprawnione usuwanie jest zabronione.

E. Reagowanie w sytuacjach awaryjnych:‌

W przypadku nagłej awarii lub wypadku należy natychmiast odciąć zasilanie i zgłosić zdarzenie; nie próbuj naprawiać sprzętu podczas jego pracy.

Termin dostawy: 90 dni.
