HTCC (ceramika Wysokiej temperatury) obejmuje mieszanie ceramicznego proszku z dodatkami takimi jak rozpuszczalniki, segregatory, dyspergatory i plastyfikatory, tworząc zawiesinę. Zielone taśmy ceramiczne są uzyskiwane za pomocą technologii odlewania taśm. Po przecięciu ich na folii o stałym rozmiarze wykonuje się wiertło laserowe. Technologia drukowania ekranu służy do wypełnienia otworów i obwodów projektowych na każdej warstwie metaliami takimi jak wolfram, molibdenu i molibdenum - mangan. Następnie zielone ciała są laminowane, wciśnięte, krojone i spiekane. Wreszcie osiągnięto pionowe połączenie między różnymi warstwami, a kombinacja metalu i ceramiki jest zakończona.

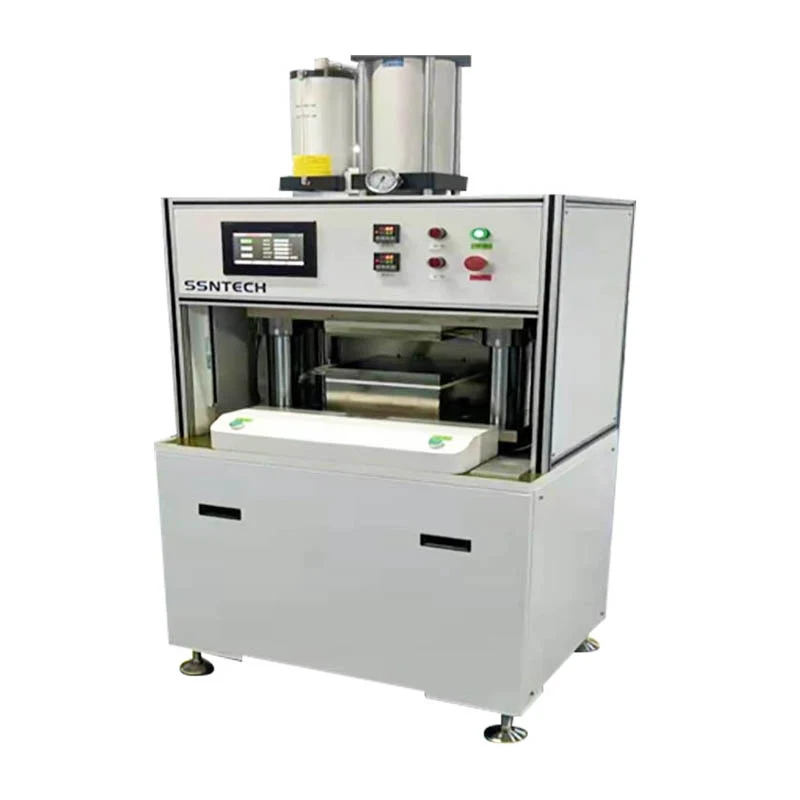

.Maszyna spłaszczania HTCCjest kluczowym sprzętem specjalnie zaprojektowanym do przetwarzania zielonych arkuszy ceramicznych i powiązanych produktów HTCC i odgrywa ważną rolę w procesie HTCC. Jego główną funkcją jest dokładne spłaszczenie zielonych arkuszy ceramicznych HTCC, zapewniając płaskość i stabilność zielonych arkuszy ceramicznych w późniejszym przetwarzaniu, tym samym skutecznie poprawiając jakość i wydajność produktów końcowych.
1. Funkcje i zasady sprzętu
(1) Przegląd funkcji
Zielona arkusz ceramiczny: może spłaszczyć wypełnioną uniesioną zawiesinę lub wydrukowane wzory na odlewanych zielonych arkuszach ceramicznych HTCC w określonych warunkach temperatury i ciśnienia. Dzięki precyzyjnemu kontrolowaniu ciśnienia i temperatury nierównomierność na powierzchni zielonych arkuszy ceramicznych jest eliminowana, zapewniając dobre podstawy dla kolejnych procesów, takich jak laminowanie i spiekanie.
Zastosowanie jednolitego ciśnienia: Może zrealizować jednolite ciśnienie materiałów produktu. W procesie produkcyjnym produktów HTCC ma kluczowe znaczenie. Może to zapewnić, że wszystkie części zielonych arkuszy ceramicznych są jednolicie stresowane, unikając wad, takich jak deformacja i rozwarstwienie spowodowane nierównomiernym ciśnieniem, znacznie poprawiając stabilność i spójność produktów oraz zmniejszając szybkość defektów.
(2) Zasada pracy
Na podstawie teorii elastyczności i plastyczności głowica ciśnienia sprzętu służy do wywierania nacisku na zielone arkusze ceramiczne HTCC. Kiedy głowa ciśnienia działa na zielone arkusze ceramiczne, zielone arkusze ceramiczne ulegają elastycznej deformacji pod presją. Wraz z ciągłym wzrostem ciśnienia zielone arkusze ceramiczne stopniowo wchodzą w fazę deformacji plastycznej, uświadamiając sobie w ten sposób korektę i spłaszczenie nierówności powierzchniowej. Jednocześnie sprzęt jest wyposażony w precyzyjne systemy kontroli ciśnienia i temperatury, aby zapewnić stabilność ciśnienia i temperatury podczas procesu spłaszczania, spełniające wymagania procesu spłaszczania różnych zielonych arkuszy ceramicznych HTCC.
2. Cechy sprzętu i zalety
(1) Wysoka kontrola ciśnienia precyzyjnego
Precyzyjna regulacja ciśnienia: przyjmuje zaawansowany układ hydrauliczny i wysokie precyzyjne czujniki ciśnienia, które mogą zrealizować stepową regulację spłaszczającego ciśnienia z dokładnością regulacji ± 0,1 MPa. Niezależnie od tego, czy chodzi o cienkie zielone arkusze ceramiczne, czy materiały specjalne, które wymagają wysokiego ciśnienia do spłaszczenia, ciśnienie można dokładnie ustawić i kontrolować, aby zapewnić spójność i stabilność efektu spłaszczania.
Jednolitość pod wysokim ciśnieniem: poprzez optymalnie zaprojektowany system głowy i układ rozkładu ciśnienia zapewnia równomiernie rozłożone ciśnienie w całym obszarze spłaszczania, z odchyleniem ciśnieniowym LES niż ± 1%. Ta cecha skutecznie unika problemów, takich jak deformacja i pęknięcia zielonych arkuszy ceramicznych spowodowanych nadmiernym lub niewystarczającym ciśnieniem lokalnym, znacznie poprawiając jakość i wydajność produktu.
(2) Dokładna kontrola temperatury
Szeroki zakres kontroli temperatury: The theMaszyna spłaszczania HTCCjest wyposażony w kompletny system ogrzewania i temperatury, z zakresem kontroli temperatury od temperatury pokojowej do 200 ℃, co może spełniać wymagania temperaturowe różnych zielonych materiałów arkuszy HTCC podczas procesu spłaszczania. Niezależnie od tego, czy dotyczy to wrażliwych na temperaturę specjalnych zielonych materiałów ceramicznych lub warunków temperaturowych wymaganych przez konwencjonalne procesy, można osiągnąć precyzyjne regulacja i kontrolę.
Precyzja kontroli wysokiej temperatury: przyjmuje algorytm kontroli inteligentnego temperatury PID, w połączeniu z wysokimi - precyzyjnymi czujnikami temperatury, z dokładnością kontroli temperatury ± 1 ℃. Stabilne środowisko temperaturowe sprzyja jednolitemu przepływowi i deformacji plastikowej materiałów wewnątrz zielonych arkuszy ceramicznych, zapewniając efekt spłaszczania, jednocześnie zmniejszając wpływ wahań temperatury na wydajność zielonych arkuszy ceramicznych.
(3) Wydajna i stabilna wydajność pracy
Projekt strukturalny o wysokiej niezawodności: Główna rama wykonana jest ze stali o wysokiej wytrzymałości, która ma doskonałą sztywność i stabilność po precyzyjnym przetwarzaniu i ścisłej kontroli jakości. Podczas długoterminowej pracy ciągłej sprzęt może wytrzymać ogromne ciśnienie i częste operacje i nie jest podatny na deformację, rozluźnienie i inne problemy, zapewniając wysoką niezawodność i długą żywotność urządzenia.
Zaawansowany system transmisji i sterowania: Jest wyposażony w zaawansowany system sterowania silnikiem i system sterowania PLC, uświadamiając sobie automatyzację i inteligencję pracy sprzętu. Operatorzy muszą tylko ustawić odpowiednie parametry na interfejsie maszynowym człowieka, a sprzęt może automatycznie ukończyć operację spłaszczania zgodnie z ustawowym programem, z prostym działaniem i stabilnym działaniem. Jednocześnie sprzęt jest wyposażony w pełną diagnozę uszkodzeń i funkcję alarmu, które mogą w odpowiednim czasie wykrywać i rozwiązać problemy podczas pracy, poprawiając wydajność produkcji i wygodę konserwacji sprzętu.
(4) Dobra wygoda operacyjna
Użytkownik - przyjazny człowiek - interfejs maszyny: Kolorowy ekran dotykowy dla dużych rozmiarów jest używany jako interfejs interakcji ludzkiej - maszyny. Projekt interfejsu jest prosty i intuicyjny, a operacja jest wygodna i łatwa do zrozumienia. Operatorzy mogą łatwo ukończyć operacje, takie jak ustawienie parametrów, uruchomienie i zatrzymanie sprzętu oraz monitorowanie statusu operacji przez ekran dotykowy, znacznie zmniejszając intensywność pracy i trudność operacyjną operatorów.
System szybkiej zmiany formy: Aby zaspokoić spłaszczone potrzeby zielonych arkuszy ceramicznych HTCC o różnych specyfikacji, sprzęt jest wyposażony w system szybkiej zmiany formy. Poprzez proste operacje pleśń można wymienić w krótkim czasie, poprawiając wszechstronność i elastyczność produkcji sprzętu oraz dostosowując się do zróżnicowanych zadań produkcyjnych.
3. Pola aplikacji
.Maszyna spłaszczania HTCCjest powszechnie stosowany w różnych linkach wielowarstwowej branży urządzeń ceramicznych HTCC, w tym między innymi w produkcji następujących produktów:
Czujnik tlenu chipowego HTCC: W procesie produkcyjnym czujników tlenu chipowych precyzyjne spłaszczenie zielonych arkuszy ceramicznych przez maszynę spłaszczającą HTCC pomaga zapewnić spójność i stabilność wewnętrznej struktury czujnika, poprawiając w ten sposób dokładność pomiaru i niezawodność czujnika.
Pakiet ceramiczny HTCC: do produkcji pakietów ceramicznych HTCC, spłaszczająca maszyna może zapewnić płaskość zielonych arkuszy ceramicznych przed laminowaniem i spiekaniem, dzięki czemu opakowanie ma lepsze uszczelnienie i wydajność elektryczną podczas kapsułkowania komponentów elektronicznych.
Czujnik ciśnienia HTCC: W produkcji czujników ciśnienia płaskość zielonych arkuszy ceramicznych bezpośrednio wpływa na dokładność wykrywania ciśnienia czujnika. Spłaszczająca maszyna HTCC zapewnia dobry efekt spłaszczenia dla zielonych arkuszy ceramicznych poprzez jednolite ciśnienie i precyzyjną kontrolę temperatury, poprawiając w ten sposób ogólną wydajność czujnika ciśnienia.
